Single core flexible copper cable 450/750V

السلك الشعر

Gulf Cables 450/750 V
Page 5

Single core flexible copper cable 450/750V

السلك الشعر

Specification
الخصائص

مكوّن من وحدات نحاسية شعر مرنة مجدولة بعضها البعض. سمك الوحدة 0.3 mm²، معزول بـ PVC ذو مقاومة عزل كبيرة، ويتحمل حرارة حتى 70°C، وتغليف مزدوج لألوان، ويعمل على فرق جهد 750/450 V.

الألوان المتاحة: أصفر — أحمر — أخضر — أسود — أرضي
Applicable standards
المواصفات
  • IEC 227
  • IEC class 1 & 2
  • Egyptian standard 182
Application
الاستخدامات
Car batteries
توصيل أسلاك السيارات والبطاريات نظرًا لمرونتها العالية
Car wiring system
تُستخدم في صناعة ضفائر السيارات
Household equipment
تُستخدم في صناعة الأجهزة المنزلية (الثلاجة – التكييف – الغسالة)

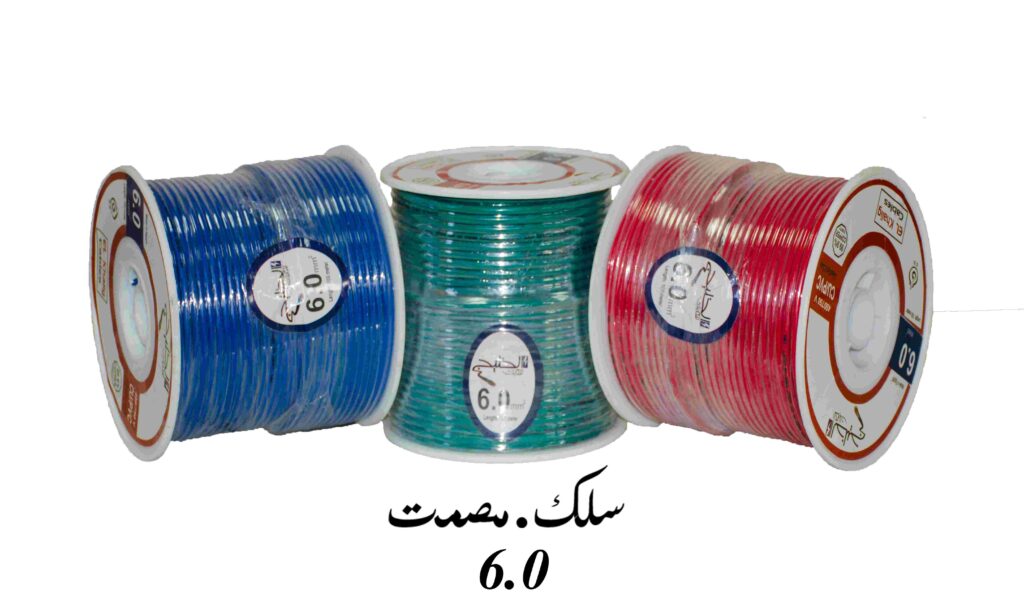

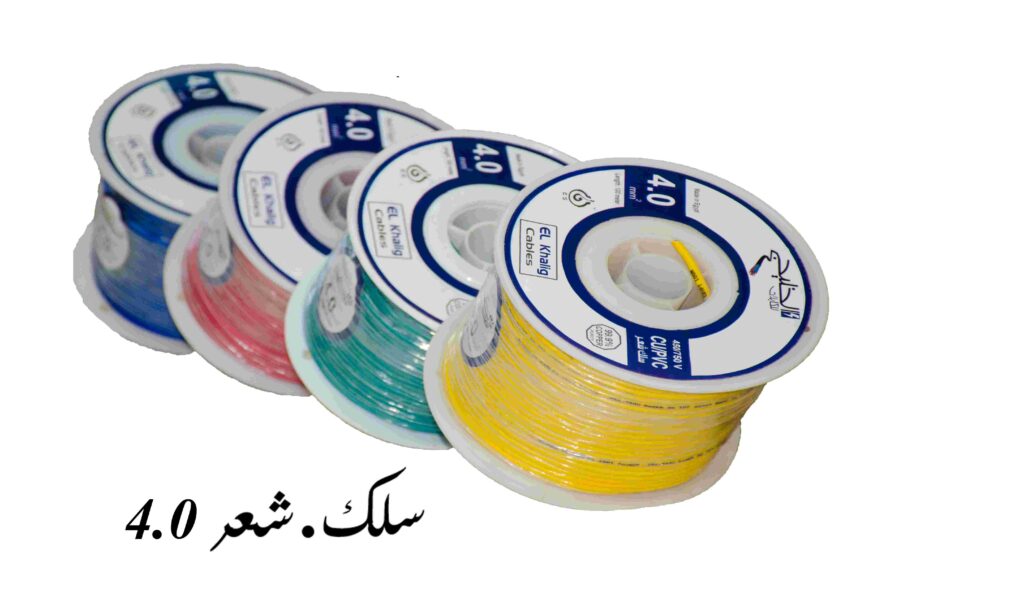

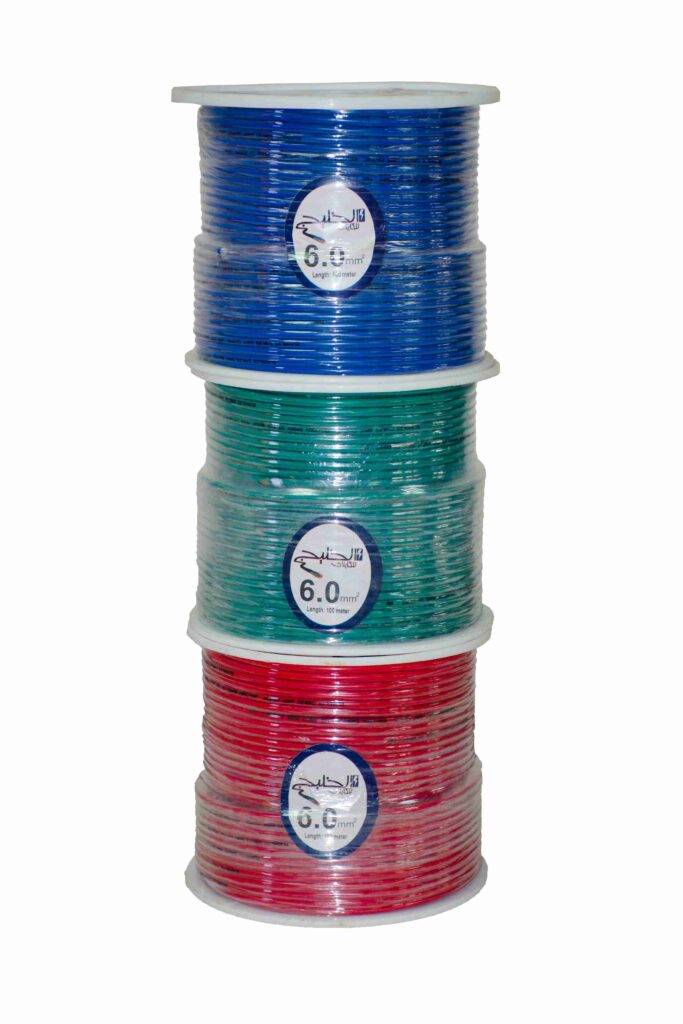

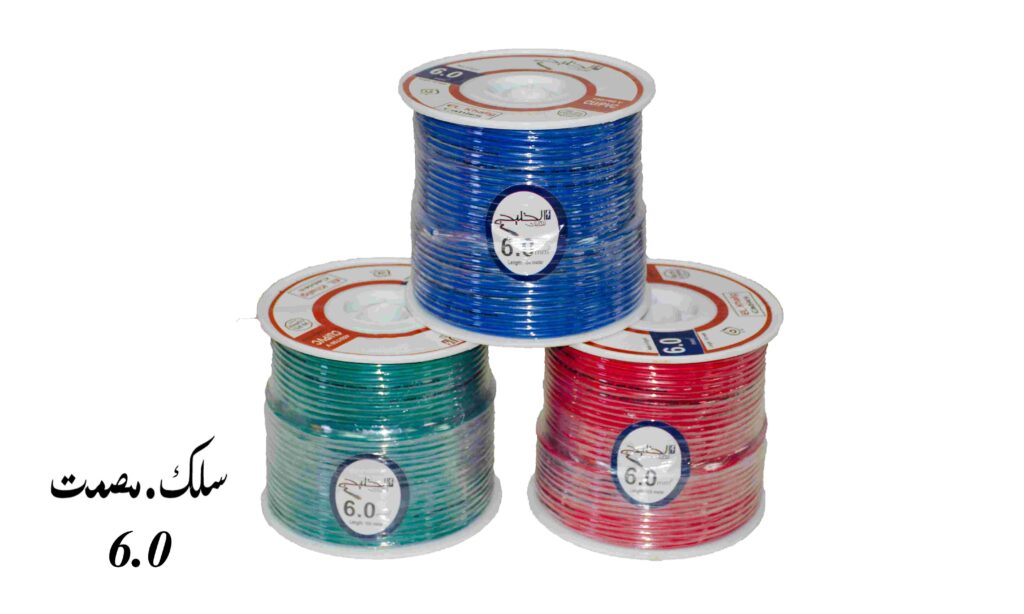

Product Image
صورة المنتج
ضع هنا صورة المنتج (بكرات السلك) — يمكنك استبدال src بالصورة التي ترفعها داخل ووردبريس.
Single core flexible copper cable

Formation

التكوين
Page 6
أحادي القطبية

مكوّن من وحدات نحاسية شعر مرنة مجدولة بعضها البعض، سمك الوحدة 0.3 mm². معزول بـ PVC ذو مقاومة عزل كبيرة. سمك العزل والقطر الخارجي والوزن الكلي مطابق للمواصفات كما هو موضح بالجدول.

Size (mm²) Formation Insulation thickness Overall diameter Cable weight
1.521×0.300.732.2
228×0.300.73.252.9
342×0.300.843.8
456×0.300.84.254.8
684×0.300.95.16.9
10140×0.301.17.411.2
16224×0.301.18.217.2
35490×0.301.312.137
70980×0.301.415.468
951330×0.301.817.789
تم اختبار شدة العزل فيه حيث تم التحميل بجهد 5.2 ك.ف تردده 50 ذ/ث لمدة 5 دقائق ولم يحدث أي انهيار للعزل.

Maximum resistance

أقصى مقاومة للكابل
Page 7

مكوّن من وحدات نحاسية مجدولة بعضها البعض ذو توصيلية كهربائية كبيرة ومقاومة موصل صغيرة طبقًا للمواصفات كما هو موضح.

Size (mm²) Formation DC @ 20°C (ohm/km) AC @ 70°C (ohm/km)
1.521×0.312.214.6
228×0.39.7611.7
342×0.36.17.41
454×0.34.615.51
684×0.33.083.68
10135×0.31.832.17
16224×0.31.151.37

Current rate

معدل شدة التيار

تتحمل شدة تيار في الهواء وداخل الأنابيب كما هو موضح.

Size (mm²) Formation Free air (A) In conduits (A)
1.521×0.31713
228×0.32016
342×0.32821
454×0.33223
684×0.34029
10135×0.35741
16224×0.37654
