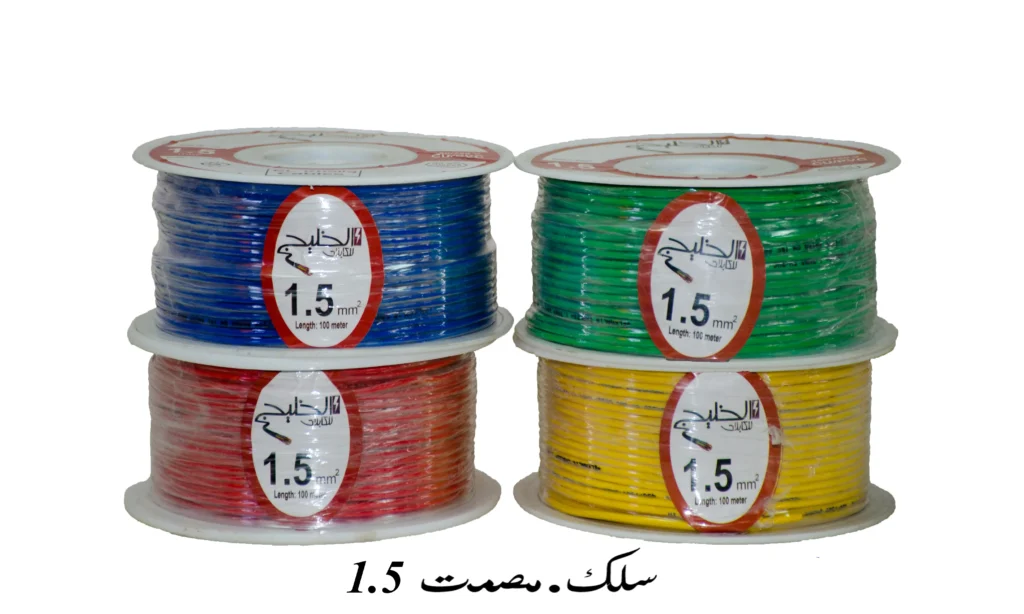

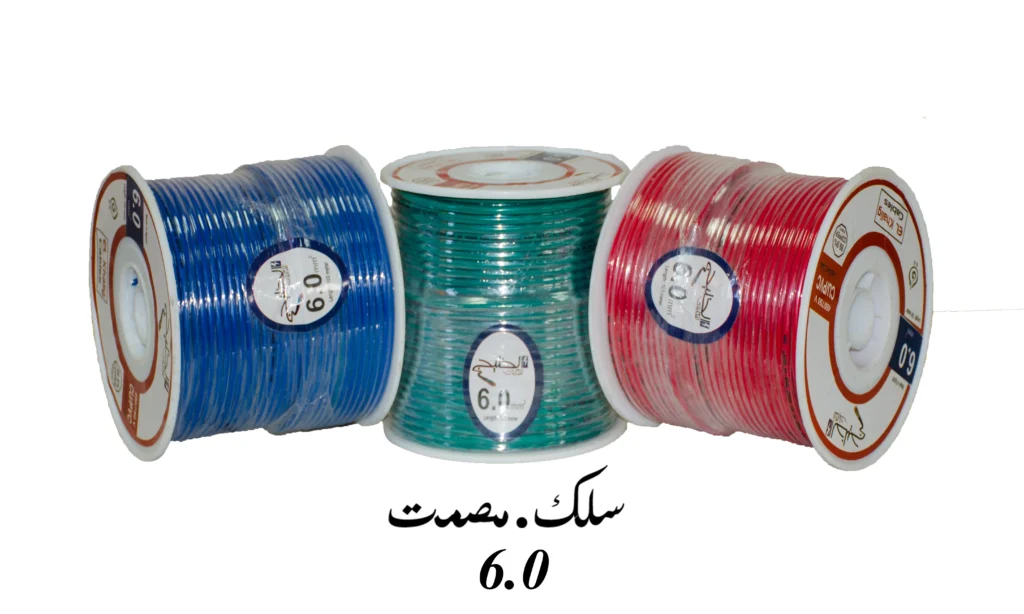

السلك المصمت

Gulf Cables 450/750 V

Page 1

Single core stranded copper cable 450/750 V

السلك المسمّط

Specification

الخصائص

مكوّن من 7 وحدات نحاسية مجدولة (قد يختلف سمك الوحدة حسب المقاس)، معزول بـ PVC ذو مقاومة عزل كبيرة ومقاومة موصل صغيرة، ويتحمل حرارة حتى 70°C و 90°C، ويعمل على فرق جهد 450/750 V.

الألوان المتاحة: أصفر — أحمر — أخضر — أسود — أرضي

Visit Website Request Quote

Applicable standards

المواصفات

IEC 227
IEC class 1 & 2
Egyptian standard 182

Application

الاستخدامات

Inside buildings

توصيل التيار الكهربائي داخل المباني وداخل مواسير بالحائط والأسقف

From transformers to units

توصيل التيار الكهربائي من المحولات الكهربائية إلى العمود الصاعد بالمبنى ثم إلى داخل الوحدات الموجودة بالمبنى

Household equipment

توصيل التيار من العداد إلى الوحدات المستخدمة (الثلاجة – التكييف – الغسالة)

Formation

التكوين

Page 2

أحادي القطبية

مكوّن من 7 وحدات نحاسية مجدولة (قد يختلف سمك الوحدة حسب المقاس)، معزول بـ PVC ذو مقاومة عزل كبيرة. سمك العزل والقطر الخارجي والوزن الكلي مطابق للمواصفات كما هو موضح بالجدول.

Size (mm²)	Formation	Insulation thickness	Overall diameter	Cable weight
1.5	7×0.50	0.8	3	2.2
2	7×0.60	0.8	3.2	2.9
3	7×0.74	0.8	3.7	3.8
4	7×0.85	1	4.76	4.8
6	7×1.05	1	5.3	6.8
10	7×1.3	1	6.3	11.2
16	7×1.7	1	7.5	16.7
35	19×1.50	1.2	9.3	37
70	19×2.25	1.4	14.3	68
95	19×2.50	1.6	16.1	89

تم اختبار شدة العزل فيه حيث تم التحميل بجهد 5.2 ك.ف تردده 50 ذ/ث لمدة 5 دقائق ولم يحدث أي انهيار للعزل.

Maximum resistance

أقصى مقاومة للكابل

Page 3

مكوّن من وحدات نحاسية مجدولة ذات توصيلية كهربائية كبيرة ومقاومة موصل صغيرة طبقًا للمواصفات كما هو موضح.

Size (mm²)	Formation	DC @ 20°C (ohm/km)	AC @ 70°C (ohm/km)
1.5	7×0.50	12.2	14.6
2	7×0.60	9.76	11.7
3	7×0.74	6.1	7.41
4	7×0.85	4.61	5.51
6	7×1.05	3.08	3.68
10	7×1.3	1.83	2.17
16	7×1.7	1.15	1.37
35	19×1.3	0.524	0.63
70	19×2.25	0.268	0.32

Current rate

معدل شدة التيار

Page 4

مكوّن من وحدات نحاسية مجدولة بعضها البعض ذو توصيلية كهربائية كبيرة ومقاومة موصل صغيرة، وتتحمل شدة تيار في الهواء وداخل الأنابيب كما هو موضح.

Size (mm²)	Free air (A)	In pipes (A)
1.5	17	13
2	19	15
3	27	21
4	32	23
6	40	29
16	76	54
35	128	57
70	200	131
